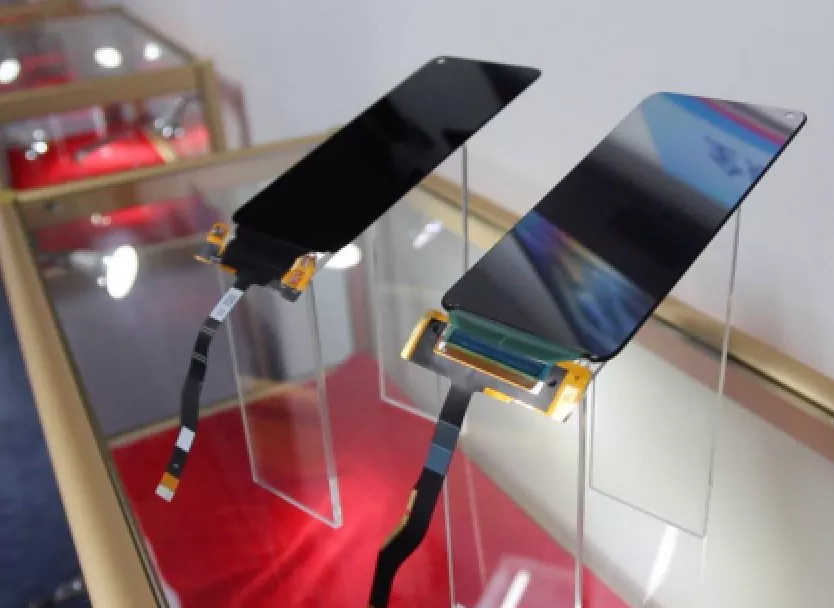

Módulo de pantalla para teléfono móvil PCB rígido-flexible

El PCB rígido-flexible del módulo de pantalla para teléfonos móviles es un portador de interconexión fundamental que permite una alta integración, alta confiabilidad y capacidad de plegado en los módulos de pantalla de teléfonos inteligentes modernos. Al utilizar una estructura compuesta donde las áreas rígidas aseguran los componentes y el área flexible sufre una flexión dinámica, se garantiza la estabilidad del circuito, la integridad de la señal y la durabilidad mecánica en un espacio limitado. Es un habilitador tecnológico central para dispositivos más delgados y livianos.

¿Qué es una PCB rígida-flexible del módulo de pantalla de un teléfono móvil?

Un módulo de pantalla de teléfono móvil PCB rígido-flexible es un componente electrónico central que se utiliza en los teléfonos inteligentes modernos para conectar la pantalla a la placa base. Combina las características de los PCB rígidos y los PCB flexibles (FPC), lo que permite diseños de circuitos de alta densidad y plegado mecánico dentro de limitaciones espaciales limitadas.

Componentes estructurales

1. Sección rígida (PCB rígida)

Proporciona una estructura de soporte estable que alberga chips, conectores y circuitos integrados de controladores críticos.

Garantiza la resistencia mecánica y la confiabilidad a largo plazo del módulo de visualización.

2. Sección Flexible (PCB / FPC Flexible)

Flexible y plegable, se utiliza para establecer conexiones entre la pantalla y la placa base en espacios reducidos.

Admite diseños tridimensionales, reduce la cantidad de conectores y mejora la integridad de la señal.

3. Diseño rígido-flexible

Integra perfectamente las secciones rígidas y flexibles en una sola tabla.

Ofrece una solución de circuito que es simultáneamente estable y flexible, lo que facilita diseños de dispositivos ultradelgados.

Estructura y características principales:

1. Enrutamiento 3D: La parte flexible se puede plegar o doblar como papel, utilizando completamente el espacio vertical dentro del teléfono para plegar componentes como el controlador IC en la parte posterior de la pantalla, permitiendo así biseles ultra estrechos o incluso diseños de pantalla completa sin bisel. Esto facilita el diseño de teléfonos inteligentes ultradelgados.

2. La placa rígida-flexible utilizada en los módulos de pantalla es un componente clave que conecta el controlador IC de la pantalla a la placa base. Combina la flexibilidad de los circuitos flexibles con la estabilidad de las placas rígidas, formando la base para lograr altas relaciones pantalla-cuerpo y diseños delgados y livianos.

Ventajas clave de rendimiento:

1. Reducción del espesor: Elimina el espesor de los conectores y las capas de cubierta redundantes de los tableros rígidos, lo que da como resultado una estructura general más delgada en comparación con las soluciones discretas.

2. Integridad de señal superior: Emplea técnicas de cableado de alta densidad (p. ej., enrutamiento de pares diferenciales) y materiales de baja pérdida dieléctrica para transmitir de manera estable flujos de datos de imágenes de alta velocidad (que admiten video 4K/8K), suprimiendo efectivamente la atenuación de la señal y la interferencia electromagnética, asegurando una transmisión sin pérdidas y de baja latencia de datos de imágenes de alto píxel.

3. Inmunidad a las interferencias: en comparación con los cables largos y flexibles, las placas rígidas-flexibles acortan las rutas de la señal y pueden aislar eficazmente las interferencias electromagnéticas a través de películas protectoras o de vertido de cobre.

4. Integridad estructural: las interconexiones entre secciones rígidas y flexibles se forman mediante deposición química interna y enchapado, en lugar de uniones soldadas. Esto hace que la resistencia a la flexión en la unión sea muy superior a las soluciones tradicionales de "conector FPC +" o "FPC soldado a placa rígida".

5. Alta resistencia a los golpes: la estructura integrada minimiza el riesgo de falla de la junta de soldadura, lo que garantiza una transmisión de señal estable incluso durante caídas o vibraciones.

6. Admite flexión dinámica: en los teléfonos plegables, puede soportar más de 400.000 flexión repetidas manteniendo el rendimiento eléctrico.

Parámetros técnicos clave:

1. Parámetros Estructurales:

Número de capas y estructura: normalmente de 4 a 6 capas, utilizando una construcción "rígida-flexible".

Espesor: Área flexible típicamente de 0,1 a 0,2 mm para una delgadez extrema; Espesor del área rígida diseñado de acuerdo con los requisitos de montaje y enrutamiento de los componentes.

Radio de curvatura mínimo: puede ser inferior a 0,5 mm, adecuado para espacios de curvatura reducidos.

2. Rendimiento eléctrico:

Ancho/espacio de línea: 40 μm - 50 μm, que cumple con los requisitos de transmisión de señal de alta densidad.

Control de impedancia: control estricto de impedancia (p. ej., 100 Ω ±10 %) para señales diferenciales de alta velocidad (p. ej., MIPI DSI).

Ancho de banda de transmisión: admite transmisión de datos de alta velocidad de varios Gbps por canal, cumpliendo con los requisitos de visualización de alta resolución y alta velocidad de fotogramas.

3. Materiales y confiabilidad:

Sustrato: La sección flexible puede usar poliimida (PI) o polímero de cristal líquido (LCP) de mayor rendimiento; este último ofrece ventajas en cuanto a ultradelgadez, baja pérdida y resistencia a la flexión.

Resistencia a la flexión: Requisito de vida de flexión dinámica >400.000 ciclos.

Temperatura de funcionamiento: -30 °C a +85 °C, lo que cumple con los estrictos requisitos ambientales de uso de la electrónica de consumo.

Escenarios de aplicación

Este producto es la solución principal de interconexión y soporte para sistemas de visualización de teléfonos inteligentes modernos, principalmente para pantallas de teléfonos de alta gama (normalmente de menos de 6,7 pulgadas), lo que permite un apilamiento compacto y una transmisión de señal de alta calidad.

Nuestra propuesta de valor

Nos especializamos en brindar soluciones de placas rígidas-flex líderes en la industria para la interconexión de pantallas en el sector de la telefonía móvil. No solo ofrecemos productos estandarizados de alta confiabilidad, sino que también poseemos sólidas capacidades en diseño colaborativo, optimización de simulación y desarrollo personalizado. Respaldados por una profunda experiencia en procesamiento de circuitos de precisión, ciencia de materiales, simulación térmica y análisis de integridad de señales, colaboramos estrechamente con los clientes para brindar soporte en todo el proceso, desde el diseño conceptual hasta la producción en masa, adaptado a diseños de identificación, arquitecturas de apilamiento y objetivos de rendimiento de pantalla específicos. Estamos comprometidos a aprovechar la ingeniería innovadora para ayudar a los clientes a superar los límites del espacio y el rendimiento en los sistemas de visualización de teléfonos inteligentes, creando experiencias visuales más claras y estables, lo que nos convierte en su socio de componentes principales de confianza.
