Adaptador de área de bisagra de pantalla plegable PCB rígido-flexible

El adaptador de área de bisagra de pantalla plegable PCB rígido-flex es un portador de interconexión crítico que permite una alta integración, alta confiabilidad y capacidad de plegado en módulos de pantalla de teléfonos inteligentes modernos. Al utilizar una estructura compuesta donde las áreas rígidas aseguran los componentes y el área flexible sufre una flexión dinámica, se garantiza la estabilidad del circuito, la integridad de la señal y la durabilidad mecánica en un espacio limitado. Es un habilitador tecnológico central para dispositivos más delgados y livianos.

Estructura y características principales:

Enrutamiento 3D: la parte flexible se puede plegar o doblar como papel, utilizando completamente el espacio vertical dentro del teléfono para plegar componentes como el controlador IC en la parte posterior de la pantalla, permitiendo así biseles ultra estrechos o incluso diseños de pantalla completa sin bisel. Esto facilita el diseño de teléfonos inteligentes ultradelgados.

La placa rígida-flexible utilizada en los módulos de pantalla es un componente clave que conecta el controlador IC de la pantalla a la placa base. Combina la flexibilidad de los circuitos flexibles con la estabilidad de las placas rígidas, formando la base para lograr altas relaciones pantalla-cuerpo y diseños delgados y livianos.

Ventajas clave de rendimiento:

1. Reducción del espesor: Elimina el espesor de los conectores y las capas de cubierta redundantes de los tableros rígidos, lo que da como resultado una estructura general más delgada en comparación con las soluciones discretas.

2. Integridad de señal superior: Emplea técnicas de cableado de alta densidad (p. ej., enrutamiento de pares diferenciales) y materiales de baja pérdida dieléctrica para transmitir de manera estable flujos de datos de imágenes de alta velocidad (que admiten video 4K/8K), suprimiendo efectivamente la atenuación de la señal y la interferencia electromagnética, asegurando una transmisión sin pérdidas y de baja latencia de datos de imágenes de alto píxel.

3. Inmunidad a las interferencias: en comparación con los cables largos y flexibles, las placas rígidas-flexibles acortan las rutas de la señal y pueden aislar eficazmente las interferencias electromagnéticas a través de películas protectoras o de vertido de cobre.

4. Integridad estructural: las interconexiones entre secciones rígidas y flexibles se forman mediante deposición química interna y enchapado, en lugar de uniones soldadas. Esto hace que la resistencia a la flexión en la unión sea muy superior a las soluciones tradicionales de "conector FPC +" o "FPC soldado a placa rígida".

5. Alta resistencia a los golpes: la estructura integrada minimiza el riesgo de falla de la junta de soldadura, lo que garantiza una transmisión de señal estable incluso durante caídas o vibraciones.

6. Admite flexión dinámica: en los teléfonos plegables, puede soportar más de 400.000 flexión repetidas manteniendo el rendimiento eléctrico.

Parámetros técnicos clave:

1. Parámetros Estructurales:

Número de capas y estructura: normalmente de 4 a 6 capas, utilizando una construcción "rígida-flexible".

Espesor: Área flexible típicamente de 0,1 a 0,2 mm para una delgadez extrema; Espesor del área rígida diseñado de acuerdo con los requisitos de montaje y enrutamiento de los componentes.

Radio de curvatura mínimo: puede ser inferior a 0,5 mm, adecuado para espacios de curvatura reducidos.

2. Rendimiento eléctrico:

Ancho/espacio de línea: hasta 40 μm - 50 μm, cumpliendo con los requisitos de transmisión de señal de alta densidad.

Control de impedancia: control estricto de impedancia (p. ej., 100 Ω ±10 %) para señales diferenciales de alta velocidad (p. ej., MIPI DSI).

Ancho de banda de transmisión: admite transmisión de datos de alta velocidad de varios Gbps por canal, cumpliendo con los requisitos de visualización de alta resolución y alta velocidad de fotogramas.

3. Materiales y confiabilidad:

Sustrato: La sección flexible puede usar poliimida (PI) o polímero de cristal líquido (LCP) de mayor rendimiento; este último ofrece ventajas en cuanto a ultradelgadez, baja pérdida y resistencia a la flexión.

Resistencia a la flexión: Requisito de vida de flexión dinámica >400.000 ciclos.

Temperatura de funcionamiento: -30 °C a +85 °C, lo que cumple con los estrictos requisitos ambientales de uso de la electrónica de consumo.

Escenarios de aplicación

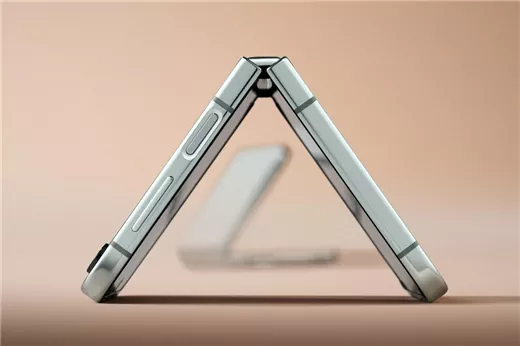

Adaptador de área de bisagra de pantalla plegable La PCB rígida y flexible es la solución principal de interconexión y soporte para sistemas de visualización de teléfonos inteligentes modernos, que sirve principalmente para pantallas de teléfonos plegables de alta gama. Su excelente resistencia a la flexión repetida lo convierte en una opción ideal para conectar pantallas plegables que atraviesan el área de las bisagras.

Nuestra propuesta de valor

Nos especializamos en brindar soluciones de placas rígidas-flex líderes en la industria para la interconexión de pantallas en el sector de la telefonía móvil. No solo ofrecemos productos estandarizados de alta confiabilidad, sino que también poseemos sólidas capacidades en diseño colaborativo, optimización de simulación y desarrollo personalizado. Respaldados por una profunda experiencia en procesamiento de circuitos de precisión, ciencia de materiales, simulación térmica y análisis de integridad de señales, colaboramos estrechamente con los clientes para brindar soporte en todo el proceso, desde el diseño conceptual hasta la producción en masa, adaptado a diseños de identificación, arquitecturas de apilamiento y objetivos de rendimiento de pantalla específicos. Estamos comprometidos a aprovechar la ingeniería innovadora para ayudar a los clientes a superar los límites del espacio y el rendimiento en los sistemas de visualización de teléfonos inteligentes, creando experiencias visuales más claras y estables, convirtiéndolo en su socio de componentes principales de confianza.
