Un análisis completo del proceso de revestimiento flash de FPC

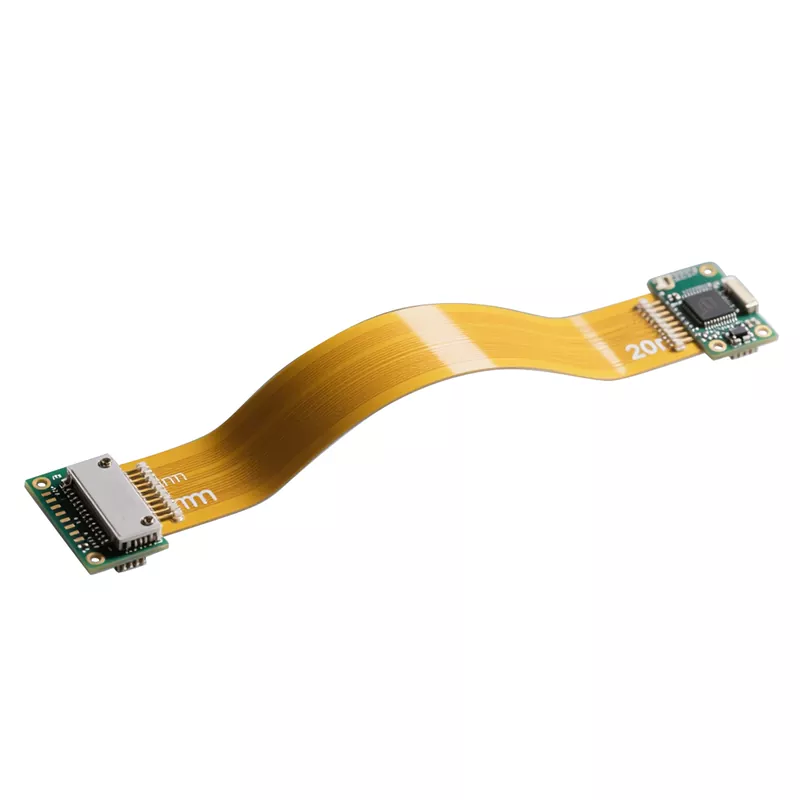

Las placas de circuito impreso flexibles (FPC) son un componente indispensable de los dispositivos electrónicos modernos, omnipresentes desde pantallas plegables de teléfonos inteligentes hasta sondas de precisión en dispositivos médicos. El revestimiento flash es un proceso de fabricación central que permite un alto rendimiento y una alta confiabilidad en los FPC.

Descripción general del proceso: el recorrido completo desde la perforación hasta el revestimiento de cobre

El proceso de recubrimiento flash en la fabricación de FPC es una serie de operaciones precisas. Todo el proceso comienza con la perforación, creando vías para las conexiones del circuito en el sustrato flexible. Luego viene el proceso de revestimiento de cobre, donde se deposita químicamente una fina capa de cobre en las paredes del orificio, estableciendo una base conductora para el posterior galvanoplastia.

El núcleo del proceso de revestimiento flash reside en la palabra "flash", que requiere que se complete una capa de revestimiento crítica en tan solo 3 minutos. Esta capa de cobre fina y uniforme es la base para el procesamiento posterior. Luego, comienza la etapa de laminación de película seca, cubriendo la superficie de la placa con una película fotosensible para preparar la formación del patrón del circuito.

Las etapas de exposición y desarrollo determinan la forma precisa del circuito. Mediante un tratamiento químico y de luz, se elimina la película seca no deseada, exponiendo las áreas que requieren un revestimiento de cobre secundario. El revestimiento de cobre secundario final espesa el circuito hasta alcanzar el espesor funcional requerido, lo que garantiza una transmisión de corriente estable y confiable.

Cada paso es como un baile meticulosamente coreografiado; Incluso una ligera desviación puede provocar fallos de funcionamiento en toda la placa de circuito. Este requisito de precisión es el motivo por el que la fabricación de FPC se conoce como el "arte de precisión de la industria electrónica".

Tecnología clave: tratamiento especial de zonas de flexión

En la fabricación de FPC, el manejo de áreas de flexión es uno de los aspectos más desafiantes. Para garantizar la confiabilidad de la placa de circuito durante el doblado repetido, no se permite el revestimiento de cobre en las áreas de doblado. Ésta es una de las diferencias fundamentales entre la fabricación de FPC y de PCB rígidos.

El área de flexión es la "unión" del FPC. Si esta zona también estuviera revestida de cobre, el mayor espesor de la lámina de cobre reduciría la flexibilidad del material. Con el tiempo, la flexión repetida provocará grietas por fatiga en la capa de cobre, lo que afectará gravemente la vida útil del producto.

En la producción real, las áreas de flexión sin chapar son ligeramente más grandes que las aberturas adhesivas puras. Esto es para evitar que la solución de revestimiento de cobre penetre en las áreas de flexión. Este diseño de "espacio reservado" garantiza que la funcionalidad del circuito no se vea afectada y al mismo tiempo maximiza la protección de la flexibilidad del área de flexión.

El tratamiento de las articulaciones es igualmente crucial. Las especificaciones de fabricación requieren explícitamente que las juntas no estén ubicadas en áreas de delaminación y deben emplear un diseño ondulado. Este diseño dispersa eficazmente el estrés, evitando la rotura de las articulaciones causada por la concentración de estrés.

Imagine la pantalla plegable de un teléfono inteligente, sometida a docenas, incluso cientos, de curvaturas diariamente. Es la ejecución perfecta de estos detalles del proceso lo que garantiza que el dispositivo no fallará debido a un mal funcionamiento del FPC durante el uso a largo plazo.

Control preciso: requisitos duales de tiempo y área La palabra "flash" en el nombre del proceso de recubrimiento flash refleja el requisito de velocidad de este paso. Los estándares de la industria estipulan claramente que el revestimiento flash debe completarse en 3 minutos. No se trata de un ajuste de tiempo arbitrario, sino más bien de la solución óptima derivada de una extensa experimentación y experiencia real en producción.

Un tiempo demasiado corto da como resultado una deposición insuficiente de cobre, no proporcionando una base conductora suficiente para procesos posteriores; un tiempo demasiado prolongado puede provocar capas de cobre desiguales, lo que provocará granos gruesos y una adhesión insuficiente. La ventana de tiempo de 3 minutos logra un equilibrio perfecto entre eficiencia y calidad.

La etapa de cobreado secundario tiene un enfoque diferente. En este caso, la zona del revestimiento de cobre debe especificarse con precisión. Este requisito, aparentemente simple, en realidad se relaciona con múltiples aspectos como el control de calidad del producto, la gestión de costos y la trazabilidad.

El área de revestimiento de cobre afecta directamente la resistencia y la capacidad de carga de corriente del producto final. Un control preciso del área significa un control preciso del rendimiento del circuito, que es una de las diferencias clave entre los FPC de alta gama y los productos comunes.

Desde una perspectiva de costos, el cobre es uno de los principales costos de materiales en la fabricación de FPC. El control preciso del área de revestimiento de cobre puede evitar el desperdicio innecesario de material, lo que puede generar importantes ahorros de costos en la producción en masa. Más importante aún, los datos del área proporcionan una base para el seguimiento de la calidad; Una vez que ocurre un problema en el producto, se puede rastrear rápidamente hasta parámetros específicos del proceso.

Garantía de calidad: el control multicapa garantiza cero defectos

La confiabilidad de los FPC comienza con cada detalle del diseño del proceso. Además del tratamiento especial de las zonas de flexión y las juntas, se implementan múltiples capas de medidas de control de calidad a lo largo de todo el proceso.

En la etapa de laminación de película seca después del recubrimiento instantáneo, la uniformidad del espesor de la película afecta directamente los efectos de exposición y revelado. Las líneas de producción modernas suelen estar equipadas con sistemas de monitoreo en línea para medir el espesor de la película en tiempo real y ajustar automáticamente los parámetros del proceso para garantizar la coherencia.

La precisión de la etapa de exposición determina la claridad del patrón del circuito. Las máquinas de exposición avanzadas utilizan tecnología de imágenes láser directa, lo que permite la producción de anchos y espacios de línea inferiores a 10 micrómetros, cumpliendo con los requisitos de diseño de los FPC de alta densidad actuales.

El control de calidad en la etapa secundaria de cobreado es particularmente crítico. Además del control del área, el espesor de la capa de cobre, la uniformidad y la estructura cristalina requieren un control estricto. Las líneas de galvanoplastia modernas suelen estar equipadas con medidores de espesor de rayos X y analizadores electroquímicos para controlar la calidad del revestimiento en tiempo real.

Estas medidas de control de calidad de múltiples capas garantizan que el producto final cumpla con los estrictos requisitos de diversos campos, desde la electrónica de consumo hasta la electrónica automotriz y los dispositivos médicos. En aplicaciones automotrices, es posible que los FPC deban soportar variaciones de temperatura de -40 °C a 125 °C; En los dispositivos médicos, se debe garantizar la estabilidad y la biocompatibilidad a largo plazo.

El proceso de recubrimiento flash es como el arte de "dibujar" circuitos sobre un sustrato flexible; Cada paso representa la búsqueda de los ingenieros de un equilibrio entre precisión y flexibilidad. Con el auge de los dispositivos portátiles, las pantallas flexibles y los dispositivos micromédicos, los procesos de fabricación de FPC seguirán evolucionando hacia una mayor precisión, flexibilidad y confiabilidad, convirtiéndose en un vínculo invisible que conecta el mundo electrónico del futuro.
