Cable de batería de alimentación-CCS

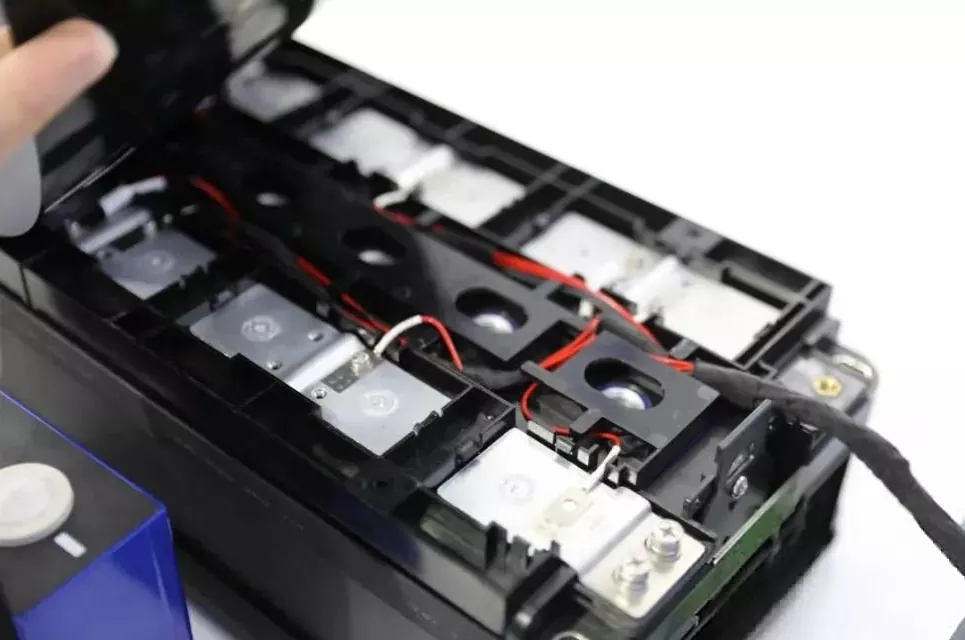

Honflex Electronics ofrece Power Battery Pack Cable-CCS, que es un componente de gestión y conexión de baterías que integra cables tradicionales (cables, terminales, conectores) con barras colectoras, componentes estructurales de plástico, sensores de temperatura y otros elementos en una sola unidad. A diferencia del CCS basado en FPC (circuito impreso flexible), admitimos la personalización. A través de un diseño modular e integrado, hemos mejorado sistemáticamente los arneses de detección que antes estaban dispersos y desordenados. Es un módulo básico clave para el monitoreo de seguridad de la batería, evaluación del estado y optimización del rendimiento.

Dado que la soldadura del núcleo y la conexión dentro del módulo se completaron antes del ensamblaje final, al integrar docenas o incluso cientos de puntos de ensamblaje dispersos en varios componentes modulares, se simplificó el proceso de producción y se redujo la tasa de retrabajo debido a soldaduras en sitio o ensamblajes deficientes.

El diseño de estructura integrada del Power Battery Pack Cable-CCS resuelve eficazmente los problemas del cableado tradicional desordenado y la interferencia y el desgaste con otras tuberías. Al fijar cuidadosamente los cables en los soportes de plástico, se mejora la utilización del espacio y también se facilitan los trabajos de mantenimiento posteriores. Además, basándose en el proceso maduro de cableado automotriz, la cadena de suministro está madura y los costos de las materias primas son transparentes, lo que brinda una opción ideal para los fabricantes que buscan una ruta de actualización estable pero que no están dispuestos a cambiar al nuevo proceso FPC.

Los componentes estructurales modulares de plástico proporcionan protección de aislamiento unificada y fijación mecánica para los cables y puntos de conexión, mejorando la resistencia a vibraciones e impactos del sistema. Garantizar la seguridad operativa

Estructura y Características:

El diseño modular integrado integra las líneas de muestreo de voltaje independientes dispersas y las líneas de sensores de temperatura a través de conectores y terminales en un conjunto de arnés de cableado ordenado, cambiando fundamentalmente el método de ensamblaje tradicional de "primero colocar las líneas dispersas, luego conectar los terminales" y crear unidades funcionales estandarizadas.

2. La conexión entre la barra colectora y los terminales de la batería se suele realizar mediante soldadura láser. Esta conexión se realiza mediante engarce, soldadura o integración dentro del conector, asegurando la estabilidad general de la estructura y evitando el aflojamiento de un solo cable.

3. Actualización de la automatización adaptativa. El cableado tradicional de línea suelta se basa en el montaje manual, mientras que el cable CCS del paquete de batería de alimentación está integrado en el módulo. Su forma regular y sus interfaces claras le permiten adaptarse a un mayor grado de procesos de montaje automatizados.

4. Según los requisitos de diseño del cliente, se puede combinar con otros FPC o PCBA (conjunto de placa de circuito impreso) para formar una solución de integración híbrida. Existen esquemas de "mazo de cables + placa de aislamiento" o "FPC + conformado al vacío/mazo de cables", que satisfacen diferentes requisitos de costo, rendimiento y espacio.

Parámetros

Solicitud

Para proyectos que son sensibles a los costos y las transiciones de procesos, especialmente para paquetes de baterías con sistemas de suministro de cableado maduros, al realizar cambios mínimos, se puede mejorar la eficiencia y la confiabilidad. Para módulos de batería de tamaño mediano y grande y sistemas de almacenamiento de energía, así como para vehículos comerciales y almacenamiento de energía, el Power Battery Pack Cable-CCS puede servir como parte de una solución CCS compuesta de tipo "cableado + FPC" o "cableado + PCBA", aprovechando sus ventajas únicas en transmisión de alta corriente o tipos de conexión específicos.

Nuestro compromiso

Somos muy conscientes de los desafíos que enfrenta la industria de las baterías eléctricas entre eficiencia, confiabilidad y costo. Basado en una tecnología madura de conexión eléctrica automotriz, es crucial. El valor que ofrecemos no solo radica en proporcionar módulos de alta calidad que cumplen con los estándares del grupo, como los "Requisitos técnicos de los componentes del sistema de conexión de batería (CCS) de New Energy", sino también en tener una capacidad de servicio integral que cubre el diseño estructural, el proceso de cableado, la integración automatizada del ensamblaje y la verificación integral de pruebas. Nos convertimos en un socio confiable para usted en el camino de actualización del diseño y fabricación de paquetes de baterías. Si desea profundizar en los detalles técnicos del cable CCS o compararlo con otras rutas técnicas, no dude en discutir asuntos de cooperación en cualquier momento. Puede ponerse en contacto con el vicepresidente Til Ding (Tel: +86 18750290300, Correo electrónico:rding@hon-flex.com) o el Gerente Comercial Rick Wang (Tel:+86-15959382432, Correo electrónico:yhwang@hon-flex.com), o visite el sitio webpara más información.
