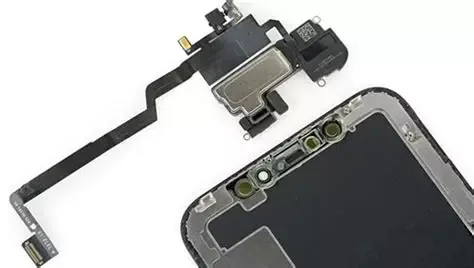

Adaptador de cámara para teléfono móvil PCB rígido-flexible

El PCB rígido-flexible del adaptador de cámara para teléfonos móviles de Honflex Electronics es una placa de circuito de alto rendimiento que combina capas rígidas y flexibles para conectar módulos de cámara de teléfonos inteligentes con placas base. Su diseño ultrafino garantiza estabilidad mecánica, excelente integridad de la señal y disipación de calor eficiente.

Puntos clave de venta

Sensores de imagen integrados y soportes para lentes

Altura reducida del módulo de cámara para teléfonos más delgados

Calidad y confiabilidad de imagen mejoradas

Aplicaciones

Se utiliza en cámaras de teléfonos inteligentes, especialmente en módulos de alta resolución que requieren una interconexión compacta, estable y de alta señal. Póngase en contacto con Honflex para obtener PCB adaptadores premium para sus dispositivos móviles.

Especificaciones técnicas:

Estructura central

1. El PCB rígido-flexible del adaptador de cámara de teléfono móvil conecta la placa rígida de la lente, la placa rígida del conector, el módulo de lente/sensor y la placa principal. El circuito flexible central se puede doblar y cablear tridimensionalmente según el espacio interno del teléfono móvil. Las áreas rígidas pueden diseñarse como ranuras precisas o formas personalizadas e incrustarse directamente en el sensor de imagen.

2. El cableado de la parte flexible suele adoptar un patrón ondulado o en forma de "8". Se colocan nervaduras de refuerzo debajo de los puntos de flexión clave para dispersar la tensión. Las marcas de alineación integradas de alta precisión garantizan la precisión del ensamblaje con el sensor y el motor de bobina móvil (VCM) y otros componentes.

3. En la parte posterior de la zona rígida correspondiente al sensor de imagen, instalaremos una placa metálica muy lisa para mejorar la planitud de las nervaduras de refuerzo, mejorando así la calidad de la imagen y permitiendo que el sensor disipe el calor rápidamente.

Preguntas frecuentes

P1: ¿Cómo resolver los problemas de espacio interno limitado en los teléfonos móviles y el diseño de módulos multicámara?

R: Al optimizar el espacio, la parte flexible con flexión libre admite cableado estereoscópico 3D, adaptándose al espacio compacto o irregular dentro del teléfono. En diseños complejos cerca de módulos multicámara o bisagras de pantallas plegables, se diseña la altura del eje Z.

P2: ¿Cómo garantizar la calidad de la señal cuando se enfrenta a una transmisión de datos de imágenes de alta velocidad, como 4K/8K?

R: Al utilizar tecnología de cableado de alta densidad (como cableado de par diferencial) combinada con materiales de baja pérdida dieléctrica, el PCB rígido-flexible del adaptador de cámara para teléfono móvil puede transmitir flujos de datos de alta velocidad, suprimiendo la atenuación de la señal y la interferencia electromagnética (EMI).

P3: ¿Las características físicas de la placa de circuito tendrán un impacto en la calidad de la imagen final?

R: La placa de circuito proporciona una plataforma de instalación plana y rígida para el sensor de imagen y tiene una función auxiliar de disipación de calor. Reduce el ruido de la imagen, el enfoque borroso y otros problemas de imagen causados ​​por la deformación o el sobrecalentamiento del sustrato, lo que tiene un cierto impacto y ayuda a mejorar la calidad de la imagen y la estabilidad del sistema.

P4: ¿Es adecuado para la producción automatizada a gran escala y qué ayuda aporta a la eficiencia de la producción?

R: Admite el ensamblaje rápido modular, como un subcomponente altamente integrado, simplifica la gestión de la cadena de suministro del módulo de la cámara y optimiza el proceso de ensamblaje general.

Como socio líder en el campo de las imágenes móviles, no solo fabricamos el PCB rígido-flexible del adaptador de cámara para teléfonos móviles, sino que nuestra principal competitividad surge de nuestra profunda acumulación en la fabricación de circuitos de precisión, ciencia de materiales avanzada, simulación térmica y análisis de integridad de señal (SI).

Desde el diseño conceptual hasta la entrega de la producción en masa, nuestro equipo técnico participa durante todo el proceso de diseño de identificación y optimización de la arquitectura de pila, garantizando que la solución personalizada pueda cumplir con los requisitos del cliente. A través de técnicas de ingeniería de investigación y desarrollo innovadoras y continuas, ayudamos a los clientes a superar las limitaciones espaciales de los sistemas de imágenes móviles y crear una experiencia de usuario fotográfica más clara y estable.
